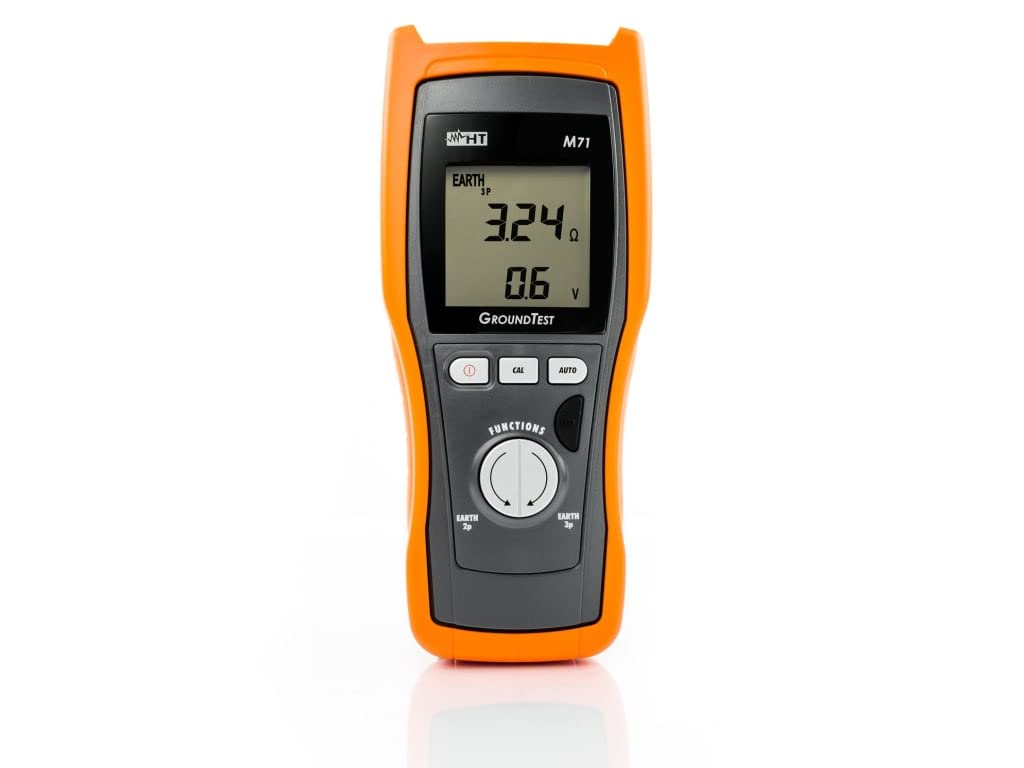

Tester ozemljitvene upornosti – M71
Tester upornosti omogoča izvajanje meritev s širokim merilnim območjem (50 kΩ) in učinkovito notranjo samodejno kompenzacijo motečih učinkov, ki se pojavljajo v instalacijah, ter ima ergonomsko obliko z elektronskim izbirnikom funkcij za hitro izvajanje preskusov.
Opis
Tester ozemljitvene upornosti M71 je bil razvit za merjenje upornosti z dvema in tremi žicami z voltametrično metodo v skladu s standardom IEC/EN61557-1.
Ta naprava omogoča izvajanje meritev s širokim merilnim območjem (50 kΩ) in učinkovito notranjo samodejno kompenzacijo motečih učinkov, ki se pojavljajo v instalacijah, ter ima ergonomsko obliko z elektronskim izbirnikom funkcij za hitro izvajanje preskusov.
Dvožična metoda omogoča izvajanje meritev ozemljitve z uporabo ustreznih zunanjih mas kot referenčnih (kovinske površine, cevi, nevtralni vodnik itd.), kar je še posebej uporabno v zasebnih okoljih, kjer zaradi logističnih težav ni mogoče uporabiti trižične metode.
Funkcije
- TRMS
- Merilno območje 50KΩ
- Zemeljska upornost z dvo- in trižično metodo
- Kompenzacija motečih napetosti
- Kompenzacija preskusnih kablov
- Zaščitna kategorija
- Zaznavanje motenjskih tokov pri merjenju
- LCD-zaslon
- Samodejni izklop napajanja
- Velikost (DxŠxV): 240x100x45 mm
- Teža (vključene baterije): 600 g
Smernice
- CEI 64-8
- CEI 64-8 612.6.2
- OZNAKA CE
- DPR 462 del 22/10/2001
- EMC 2014/30/EU
- EMC: IEC/EN61326
- IEC/EN61010-1
- IEC/EN61557-1
- IEC/EN61557-5
- LVD 2014/35/EU
- UNE20460
Razlika med M71 in M73 znamke HT Italia
M71
Meritve ozemljitvene upornosti: Omogoča meritve z 2-žičnim in 3-žičnim sistemom.
Razpon in natančnost: Na voljo so različni razponi (do 49,9 kΩ) z natančnostjo od ±2 % do ±6 %.
Šumne napetosti: Meri šumne napetosti do 299 V.
Napajanje: Deluje na štiri AA baterije in omogoča okoli 500 meritev na polnjenje.
Specifična uporaba: Instrument je bolj osredotočen na osnovne meritve ozemljitvene upornosti z manj dodatnimi funkcijami.
Napredni merilnik z dodatnimi funkcijami: Poleg ozemljitvene upornosti omogoča tudi preverjanje varnosti, vključno s testi za zaščitne naprave (RCD) in fazno zaporedje.
Globalna ozemljitvena upornost: M73 lahko meri globalno ozemljitveno upornost z razponom do 1999 Ω in prilagodljivo testno napetostjo (do 100 mA).
Tripping test za RCD: Omogoča testiranje tripping časa in toka za AC in A tipe RCD.
Merjenje napetosti in tokov: Instrument omogoča dodatna merjenja AC/DC napetosti in tokov (s kleščami).
Natančnost in razponi: M73 ima dodatne funkcionalnosti, kot so prikaz maksimalnih, minimalnih, povprečnih in vršnih vrednosti.
Prikazovalnik: Večji in naprednejši LCD z večjo vidno površino.
Zaključek: M73 je naprednejši instrument, zasnovan za kompleksne meritve, ki poleg ozemljitvene upornosti omogoča še druge varnostne preveritve, medtem ko je M71 enostavnejša naprava, osredotočena predvsem na meritve ozemljitvene upornosti.
