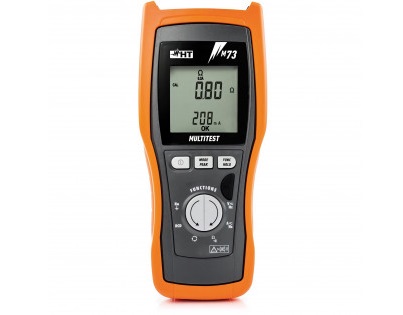

Tester ozemljitvene upornosti – M73
Večnamenski inštrument je zelo enostaven za uporabo, majhen in opravlja vse potrebne preskuse za ugotavljanje SKLADNOSTI (in s tem zagotavljanje VARNOSTI) električnega sistema.
Opis
Večnamenska naprava za merjenje ozemljitvene upornosti brez odklopa in preizkuse RCD.
M73 je bil razvit za izvajalce, ki večinoma delajo na zasebnih inštalacijah. Večnamenski inštrument je zelo enostaven za uporabo, majhen in opravlja vse potrebne preskuse za ugotavljanje SKLADNOSTI (in s tem zagotavljanje VARNOSTI) električnega sistema.
Z njegovo uporabo, pred začetkom dela na že obstoječem sistemu, ki ga upravljavec ne pozna dobro in ob koncu dela, bo ta naprava zagotovila potrebno varnost tako upravljavcem kot uporabnikom električnih sistemov!
Zaradi svoje majhnosti naprava znamke HT Italia ponuja številne možnosti za uporabo.
M73 se uporablja tudi za preskušanje varnosti električnega sistema; zato lahko meri ozemljitveno upornost, izvaja preskuse RCD tipa A in AC ter meri izolacijo in kontinuiteto. Na koncu preskusa naprava prikaže vse rezultate z navedbo skladnosti ali neskladnosti s standardi s preprostimi simboli di OK ali NOT OK.
Funkcije
- Merjenje časa izklopa na AC standardnem RCD
- Izklopni tok, ki ga je mogoče izbrati na 30, 30×5, 100, 300 mA
- Globalna zemeljska upornost z ločljivostjo 0,1 mOhm
- Globalna ozemljitvena upornost brez izklopa RCD
- Napetost enosmernega toka
- Napetost AC TRMS
- Samodejno zaznavanje signalov AC/DC
- Tok AC TRMS z izbirno zunanjo sponko
- AC TRMS uhajalni tok z izbirno zunanjo sponko
- Odpornost
- Preskus neprekinjenosti z zvočnim signalom
- Frekvenca s preskusnimi kabli
- Frekvenca z dodatno zunanjo sponko
- Indikacija zaporedja faz pri 1 ali 2 žicah
- Indikacija naključne faze pri metodi 1 ali 2 žicah
Razlika med M71 in M73 znamke HT Italia
Meritve ozemljitvene upornosti: Omogoča meritve z 2-žičnim in 3-žičnim sistemom.
Razpon in natančnost: Na voljo so različni razponi (do 49,9 kΩ) z natančnostjo od ±2 % do ±6 %.
Šumne napetosti: Meri šumne napetosti do 299 V.
Napajanje: Deluje na štiri AA baterije in omogoča okoli 500 meritev na polnjenje.
Specifična uporaba: Instrument je bolj osredotočen na osnovne meritve ozemljitvene upornosti z manj dodatnimi funkcijami.
M73
Napredni merilnik z dodatnimi funkcijami: Poleg ozemljitvene upornosti omogoča tudi preverjanje varnosti, vključno s testi za zaščitne naprave (RCD) in fazno zaporedje.
Globalna ozemljitvena upornost: M73 lahko meri globalno ozemljitveno upornost z razponom do 1999 Ω in prilagodljivo testno napetostjo (do 100 mA).
Tripping test za RCD: Omogoča testiranje tripping časa in toka za AC in A tipe RCD.
Merjenje napetosti in tokov: Instrument omogoča dodatna merjenja AC/DC napetosti in tokov (s kleščami).
Natančnost in razponi: M73 ima dodatne funkcionalnosti, kot so prikaz maksimalnih, minimalnih, povprečnih in vršnih vrednosti.
Prikazovalnik: Večji in naprednejši LCD z večjo vidno površino.
Zaključek: M73 je naprednejši instrument, zasnovan za kompleksne meritve, ki poleg ozemljitvene upornosti omogoča še druge varnostne preveritve, medtem ko je M71 enostavnejša naprava, osredotočena predvsem na meritve ozemljitvene upornosti.
