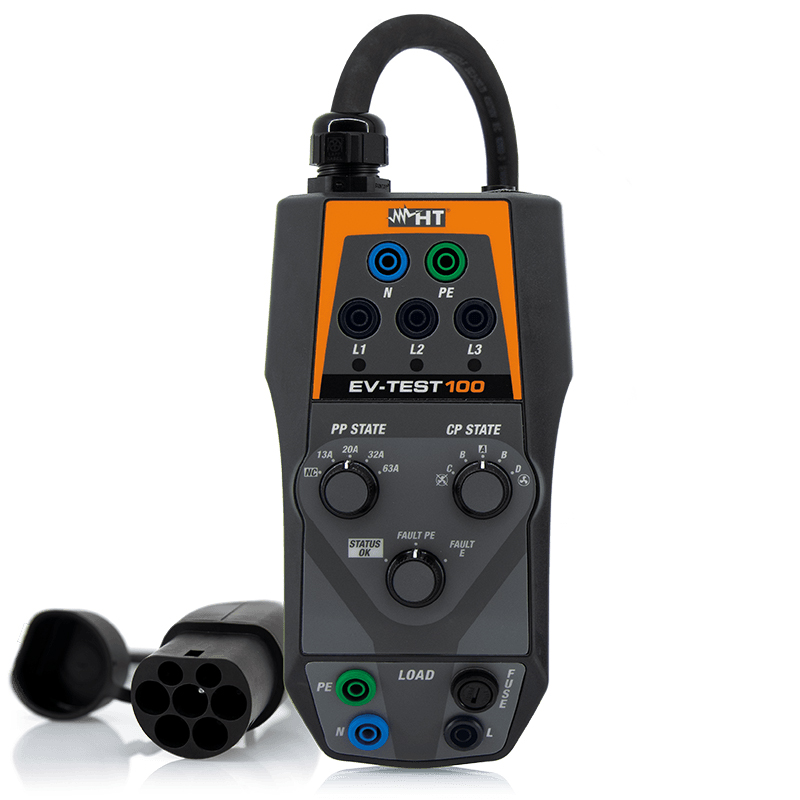

Adapter za testiranje polnilnika za električna vozila EV-TEST100
Adapter za testiranje polnilnika je bistveno orodje za polnilne postaje EVSE, namenjeno polnjenju tipa 2 in 3. Omogoča simulacijo vozila s stanji CP (A, B, C, D), trenutne zmogljivosti PP (NC, 13A, 30A, 32A, 63A), napake na PE (FAULT PE) in diode v kratkem stiku (NAPAKA E).
Opis
Adapter za testiranje polnilnika za električna vozila lahko v kombinaciji z ustreznim multifunkcijskim instrumentom HT Italia simulira električno vozilo, priključeno na polnilno postajo.
To vam omogoča preverjanje popolne funkcionalnosti in električne varnosti EVSE.
EV-TEST100 lahko testira polnilne postaje z načinoma polnjenja 2 in 3 ter priključkom tipa 2 (evropski standard).
EVSE adapter je kompatibilen z sledečimi napravami:
MAKROTESTG3
COMBI521EV (priložen)
MAKROEVTEST (vključen)
Funkcije
- Uporablja se za polnilne postaje EVSE: polnjenja 2 in 3
- Testni kabel s priključkom: tip 2 (IEC 62196-2)
- Simulacija vozila prek nadzornega pilota (stanje CP): stanja A, B, C, D
- Simulacija trenutne zmogljivosti bližinskega pilota (stanje PP): NC, 13A, 30A, 32A, 63A
- Simulacija stanja napake na PE: FAULT PE
- Simulacija diode v kratkem stiku: NAPAKA E
- Preverjanje učinkovitosti notranjega števca EVSE :LOAD
- Vhodna napetost :Max 415V AC, faza-faza, 50 / 60Hz
- Zunanja obremenitev: L-N-PE 240V 50/60Hz, Max 10A AC
- CP signal: PWM 12V
- Zunanja zaščita obremenitve: varovalka FF 10A / 250V, 5x20mm
- Delovna temperatura: 0°C ÷ 40°C
- Delovna vlažnost: <80&RH
