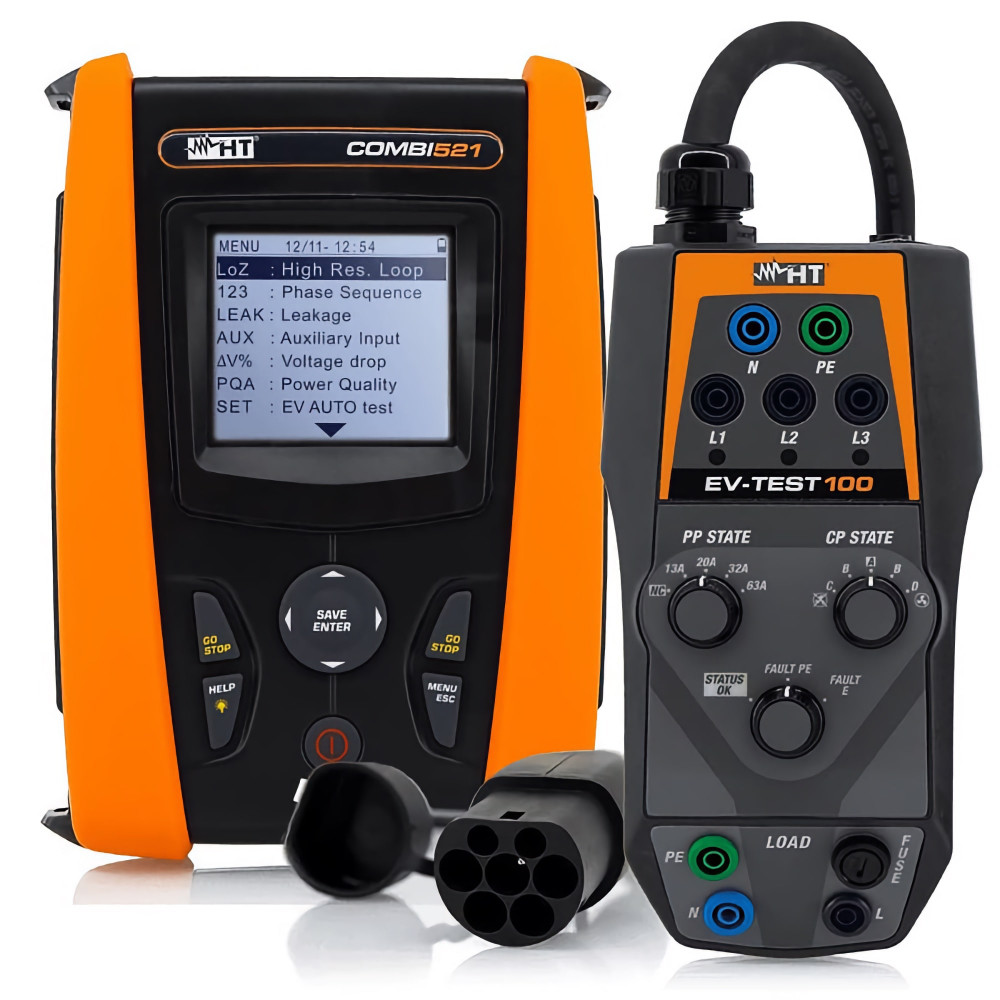

Inštrument za testiranje varnosti električnih inštalacij COMBI521EV

Opis

COMBI521EV je nov instrument HT Italia za preverjanja in nadzora varnosti polnilnih postaj za električne avtomobile (EVSE) v skladu s standardoma IEC / EN 61851-1 in IEC / EN60364-7-722.

Kot kombinirani verifikacijski instrument COMBI521EV izvaja tudi preskuse električnih sistemov v skladu z IEC/EN 61557-1 in s tem meritve kontinuitete zaščitnega kabla, izolacijske upornosti (z izračunom PI in DAR), splošne ozemljitvene upornosti, tipa RCD B, A in AC izklopni čas in tok, impedanca linije/napake z izračunom predvidenega kratkega stika/toka napake, zaporedje faz in skladnost.

Merilni inštrument COMBI521EV omogoča merjenje shranjevanje parametrov okolja (osvetljenost, temperatura), uhajalnega toka in električnih veličin, kot so napetost, tok, faktor moči, moč in harmoniki na enofaznih sistemih.

COMBI521EV je opremljen z inovativno funkcijo AUTO: z izbiro te funkcije in samo nastavitvijo vrednosti toka RCD COMBI521 zaporedoma izvaja teste celotne ozemljitvene upornosti, časa proženja RCD in izolacijske upornosti. Na koncu testa naprava prikaže vse rezultate z navedbo skladnosti ali neskladnosti s standardi s preprostimi simboli OK ali NOT OK.

Notranji pomnilnik omogoča shranjevanje meritev in kasnejši prenos na osebni računalnik preko optične/USB povezave. Zahvaljujoč popolnoma novi aplikaciji HTAnalysis, ki jo je mogoče brezplačno prenesti za sisteme iOS in Android, je COMBI521EV sposoben prenašati izmerjene in posnete podatke na tablične računalnike in pametne telefone, s čimer daje operaterju možnost prilagajanja in deljenja rezultatov svojih testov prek HTCloud.



Avtomatski varnostni test EVSE

• Preverjanje vrednost izhodne napetosti
• Preverjanje kontinuitete zaščitnega vodnika
• Merjenje izolacijske upornosti
• Globalno merjenje ozemljitvenega upora
• Merjenje časa sprožitve RCD (tip A, tip B in tip DD 6ma)

Preverjanje stanja

• Pripravljenost (status A)
• Zaznano vozilo (stanje B)
• Verifikacija mehanske zapore (stanje B)
• Pripravljen (polnjenje) (stanje C) z ventilacijo (stanje D)
• Simulacija napake na zaščitnem vodniku (napaka PE)
• Napaka na signalu CP (napaka E)



Varnostni test električne instalacije

• AVTOMATSKI preizkus (upor ozemljitve brez sprožitve, čas sprožitve RCD, izolacijska upornost) v zaporedju
• Prekinjenost zaščitnih vodnikov z 200 mA
• Izolacijska upornost do 1000 V, z dielektričnim absorpcijskim razmerjem D.A.R. in polarizacijski indeks P.I.
• Test polarnosti
• Tip A, AC, B Splošno in selektivno RCD sprožilni čas in tok
• Impedanca linije/napake, faza-faza, faza-nevtral, faza-PE (tudi pri visoki ločljivosti z dodatnim priborom IMP57)
• Usklajevanje MCB in varovalk
• Globalna odpornost na zemljo
• Zaporedje faz in merjenje skladnosti
• Merjenje uhajalnega toka
• Merjenje električnih parametrov v enofaznih inštalacijah (V, A, W, VAR, VA, PF)
• Merjenje parametrov okolja preko zunanjih sond (HT52/05 in HT53/05)
