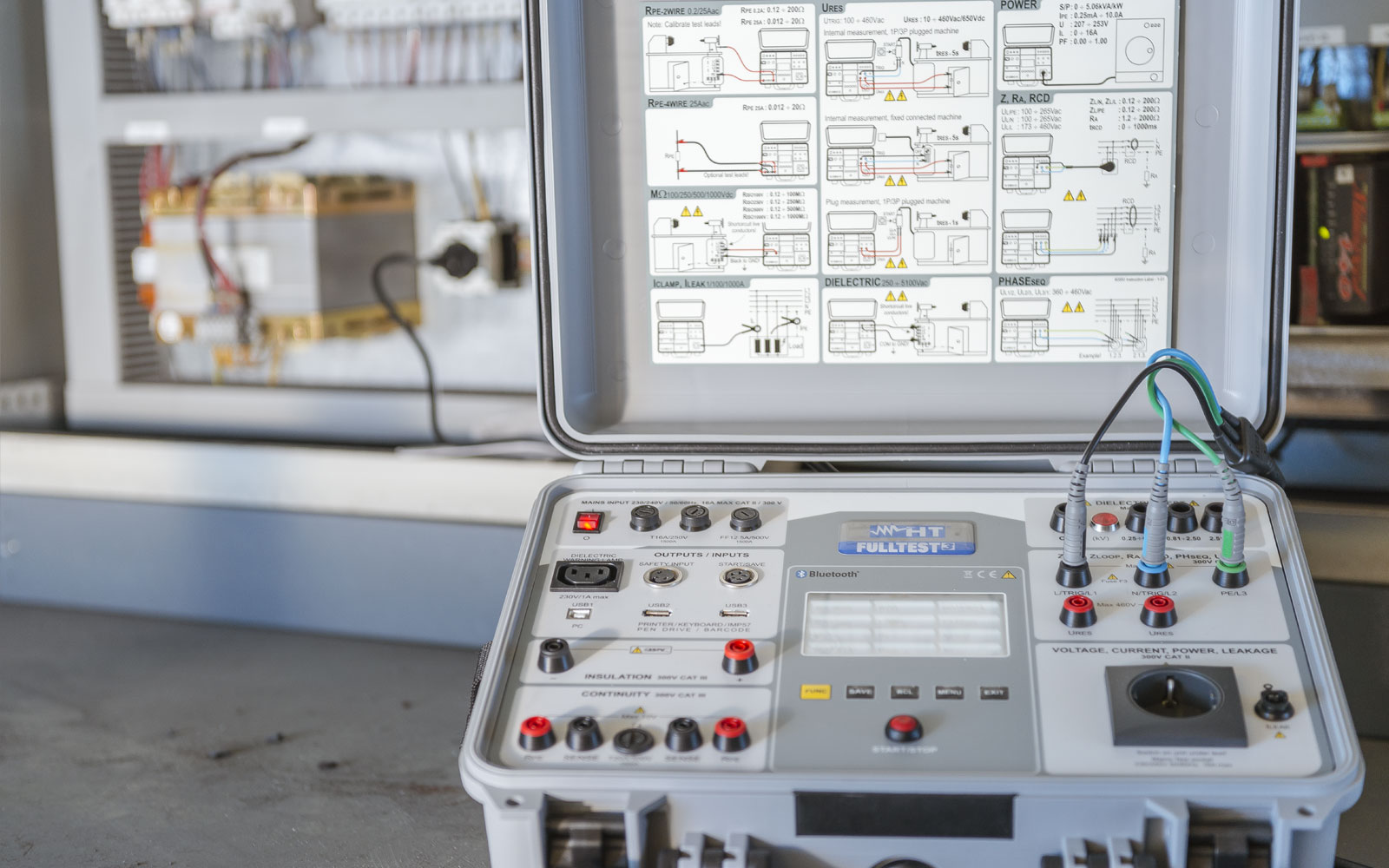

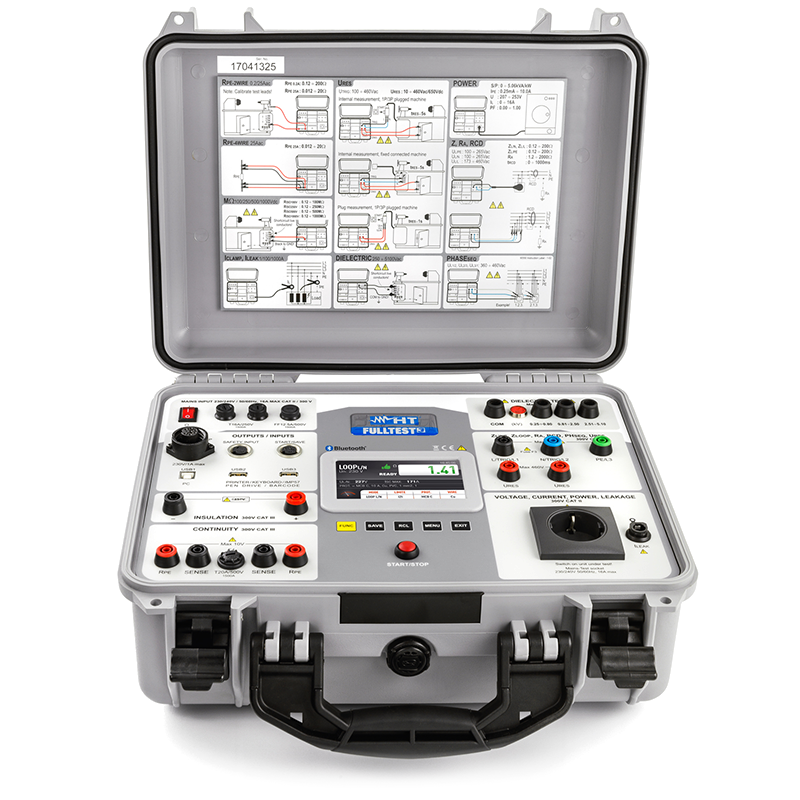

Tester za varnost strojev FULLTEST3

Opis

Večnamenski tester za varnost strojev IEC/EN60204-1 in nizkonapetostnih stikalnih in krmilnih naprav IEC/EN61439-1-2, meritve po IEC/EN60204-1

Dielektrična trdnost pri omrežni frekvenci z napetostjo testa 1000VAC

Preizkušanje zaščite pred posrednim dotikom

• Kontinuiteta zaščitnih vodnikov s testnim tokom 200mA
• Avtomatsko izklop omrežja (RCD, MCB, varovalka)
• Sprožitev RCD (RCD AC, A, B) do 1A na sistemih TT
• Magneto-termalne zaščite (preverjanje krivulje MCB na B, C, D, K) in varovalke (gG, aM) na sistemih TN

Merjenje izolacijske upornosti z napetostjo testa 500VDC

Praznjenje preostale napetosti V<60V v 5sek/1sek

Meritve po IEC/EN61439-1-2:

Razdalje izolacije in razdalje puščanja:

• Dielektrična trdnost z napetostjo testa do 3400/5100VAC

Kontinuiteta ozemljitvenega sistema in zaščitnih vodnikov ≥10A

Dielektrična trdnost pri omrežni frekvenci z napetostjo testa 1800VAC

Alternativni test z napetostjo pri omrežni frekvenci do 5100VAC

Test na ohišjih iz izolacijskega materiala:

• Dielektrična trdnost z napetostjo testa do 2835V

Praznjenje preostale napetosti V<60V v 5sek/1sek

HT Instruments tester za varnost strojev in nizkonapetostnih stikalnih in krmilnih naprav ponuja napredno napravo za izvajanje vseh meritev, ki jih zahtevajo novi zakoni glede testov, ki jih je treba opraviti na električnih razdelilnih omarah in strojih IEC/EN60204-1 in IEC/EN61439-2.

Poleg meritev kontinuitete zaščitnih vodnikov, izolacije in dielektrične trdnosti, je FULLTEST3 sposoben izvajati teste na RCD-jih tipa A, AC in B, splošne, selektivne in zamaknjene, meritve impedanc linije/zanke tudi z visoko resolucijo 0,1mΩ (z dodatnim priborom IMP57), merjenje ozemljitvene upornosti brez sprožitve in uhajalnega toka s kleščastim pretvornikom.

Lahko izvaja tudi teste na prekinitveni zmogljivosti, sprožitvi zaščite, I2t testih, ki so pomembni za magnetotermalne odklopnike na krivuljah B, C, D, K in varovalke tipa gG in aM.

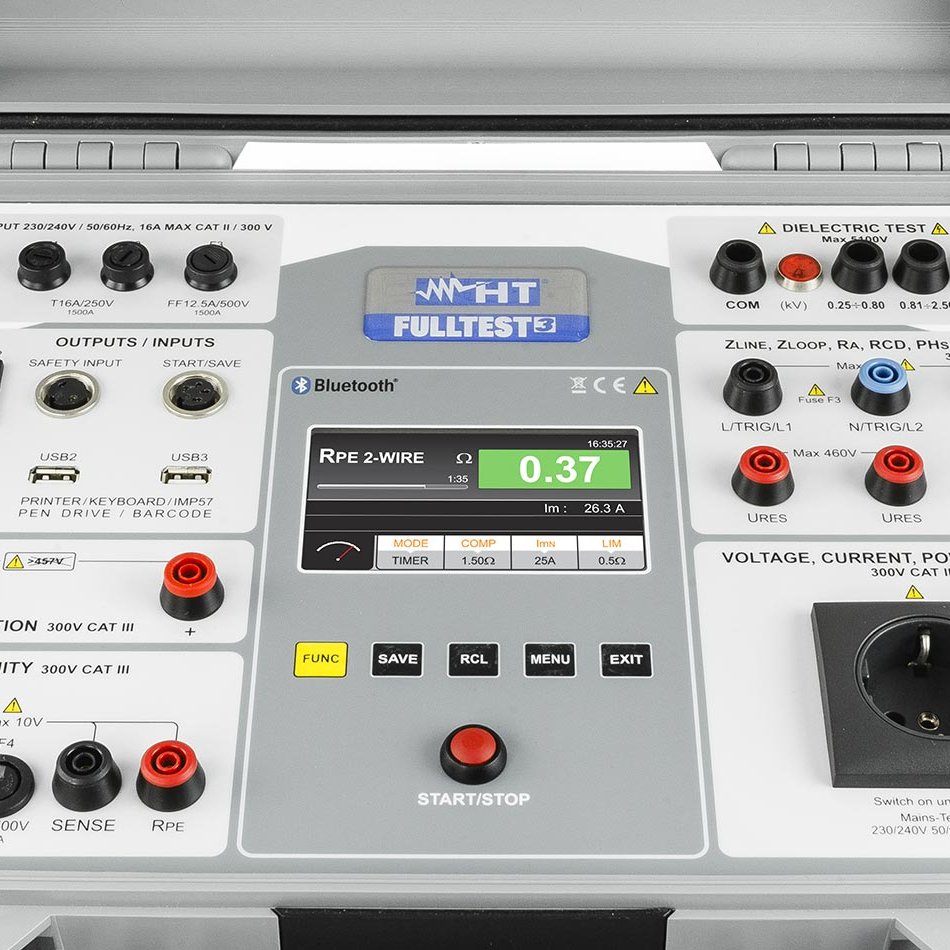

Naprava je opremljena tudi z barvnim zaslonom na dotik in 3 USB vhodi za povezavo z računalnikom, USB ključkom, USB tiskalniki in morebitnimi čitalci črtne kode.

Funkcije

• Kontinuiteta zaščitnega vezja z 200mA
• Kontinuiteta zaščitnega vezja z i> 10a, v <12V
• Kontinuiteta zaščitnega vezja z i> 25A, v <12V
• Izolacija s preskusnimi napetostmi 100, 250, 500, 1000VDC
• Dielektrična trdnost z napetostjo, ki jo je mogoče programirati od 250 V do 5100VAC
• Čas praznjenja/preostala napetost na čepu in notranje vezje
• Absorbirani/puščeni tok in napajanje na vtičnici strojev
• Čas spopadanja/tok tipa A, AC, B Splošni in selektivni RCD do 1000mA
• Kontaktna napetost
• Impedanca linije/zanke in izračun IPSC
• Impedanca linije/zanke z visoko ločljivostjo (z neobveznim dodatkom IMP57)
• Ozemljitvena upornost brez sprožitve
• Uhajalni tok (z dodatnim priborom HT96U)
• Zaporedje faz
• Časovnik in mejne vrednosti, izberljive preko programirljivih ramp
• USB vmesnik
• Priložen PC vmesnik s programsko opremo za Windows
