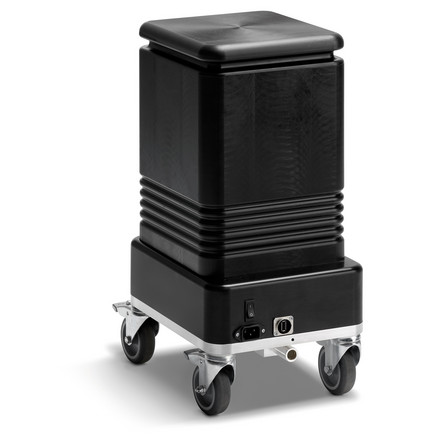

Sistem za diagnostiko kablov PD30-E

Diagnostika srednje in visokonapetostnih kablov ponuja priložnost za zgodnje odkrivanje ranljivosti, kar omogoča izvajanje preventivnih vzdrževalnih del, preden kabel ne deluje. PD30-E ponuja prenosne in vgrajene rešitve za diagnostiko ter natančno analizo kablov, njihovih spojev in zaključkov.

Opis

Lastnosti

Diagnostika srednje in visokonapetostnih kablov ponuja priložnost za zgodnje odkrivanje ranljivosti, kar omogoča izvajanje preventivnih vzdrževalnih del, preden kabel ne deluje. PD30-E ponuja prenosne in vgrajene rešitve za diagnostiko ter natančno analizo kablov, njihovih spojev in zaključkov.

Zmogljivost: PD30-E združuje v eni napravi visokonapetostni filter skupaj s sklopnim kondenzatorjem, zaradi česar je kompakten in hkrati zelo učinkovit.

Uporaba: Primerno za testiranje kablov XLPE, PE, EPR in PILC do 100 km.

Lokalizacija PD: Natančna lokalizacija napak PD v kablih z natančnostjo 1% in ločljivostjo 0,1 pC na 0,1 m.

Popoln sistem: PD30-E v kombinaciji z napravo HVA28TD (ni v obsegu dobave) ustvari popoln sistem s polno vrednostjo za izhodno napetost 30 kV.

Skladnost: Naprava PD30-E je v skladu z navodili IEEE 400.3 in standardom IEC 60270 z lokalnimi izpeljavami.

  • Delovna napetost (sinusni val) maks. 34 kVpeak, 24 kVrms
  • Kapaciteta
    – PD-2 CC ~ 1 nF
    – PD-2 filter ~ 1 nF
  • Razpon hitrosti (v / 2) 10 – 150 m / µs
  • Raven ozadja PD <10 pC
  • Hitrost vzorčenja 250 MS / s

Tehnične specifikacije
