Iskalec zemeljskih stikov PITE 3836

Instrument PITE 3836 je namenjen iskanju zemeljskih stikov v sistemih, ki uporabljajo enosmerno napajanje, kot so Elektrarne (hidro, termo, nuklearne, vetrne), transformatorske postaje, železniški in letalski sistemi. Posebno je treba poudariti da je s tem instrumentom možno iskati zemeljske stike na SONČNIH ELEKTRARNAH.

Opis

PITE 3836 Iskalec zemeljskih stikov

PITE 3836 je nadgradnja PITE 3830 iskalca za zemeljske stike. Ta produkt sloni na raziskovanju in izkušnjah na različnih DC sistemih. Omogoča da se najde  zemeljski stik v DC omrežju kjer je upornost  zemeljskega stika proti zemlji nižja kot 1MΩ.

PITE 3836 Edinstvene prednosti:

  • Hitro lociranje zemeljskega stika na različnih enosmernih DC sistemih.
  • Šibki vpliv motenj instrumenta na aktivno omrežje.
  • Inovativni sistem dveh tokovnih klešč za odpravljanje motenj.
  • Več funkcijski prikaz: smer toka, moč signala in fazni kot.
  • Možnost iskanja zemeljskih stikov na sončnih elektrarnah do 1000.

Zakaj PITE 3836?

Stroški, ki nastanejo z slabo izolacijo na kablih v energetskem sistemu so lahko zelo visoki. Lahko privede do tega da zaradi dveh ali večih zemeljskih stikih na enem sistemu privede do izklopitve in porušitve Sistema (napajalni sistem se zruši). Hitra diagnoza in s tem odpravo napake je velika prednost za vzdrževalce takih sistemov. Pite 3836 je narejen za hitro določanje mesta napake na enosmernih DC sistemih. Uporaba PITE 3836 za iskanje in določanje zemeljskih stikov v DC sistemih vam prihraniveliko ur. Saj pri običajnem načinu določanja mesta napake zemeljskega stika, selektivni način z izklapljanjem vodov, pride do neželenih nevšečnosti in zmanjša varnost. Ta sistem lahko uporabljamo za sisteme kot so energetski, telekomunikacijski, želežniški sistem in prav tako za SONČNE ELEKTRARNE. PITE 3836 je možno priklopiti do napetosti 100

Funkcionalnosti

  • Hitro lociranje zemeljskega stika na različnih enosmernih DC sistemih.
  • Patentirana tehnologija, identificirati trenutne napake zemeljskega stika z upornost ozemljitve nižja od 1MΩ.
  • Inovativne dvojne klešče – klešče za sprejem signala, vsake klešče imajo dve velikosti odpiralnih čeljusti za različne vodnike.
  • Nastavljiva izhodna frekvenca signala na sprejemniku učinkovito preprečuje interference z DC samega sistema.
  • Digitalni signal procesirna tehnologija za odkrivanje ozemljitev upornosti  in določanje kapacitivnosti.
  • Z vgrajenim pasovnim filtrom izločimo različne motenje signalov v zunanjem okolju.
  • Analiza frekvenčnega spektera lahko preizkusite z sprejemnikom, to pomaga izbrati pravo frekvenco za pravi sistem DC.
  • Signal generator z nastavljivo izhodno napetost ( 24V ~ 1000V ) in izhodno frekvenco ( 1 ~ 325Hz ) za različne sisteme DC.

Tehnične specifikacije

Ground fault location:
Output voltage: 24V, 48V, 110V, 220V, 500V and 1000V
Output frequency: 10Hz(1Hz, 50Hz, 60Hz & 325Hz as option)
Fault location sensitivity: ≤ 1MΩ
Current detect sensitivity of AC/DC circuit: ≥ 0.5mA
Current detector:8mm(diameter) & 20mm(jaw opening), one clamp, dual-range
Power supply:
Signal generator: 4200mAh/16.8V chargeable Li-ion battery
Input: AC220V/110V, output: DC16.8V/2A
Signal receiver: 2400mAh/8.4V rechargeable Li-ion battery
Charger input AC220V/110V, output:DC8.4V300mA
Power consumption ≥4 hours
Display:
Signal generator: 128×64bit LCD
Signal receiver: 240×320 pixel 3.5″ TFT touch screen
Memory: 128M
Working temperature: -10℃~55 ℃
Dimension: L425*W340*H130mm
Weight: 7.0 kg

Delovanje

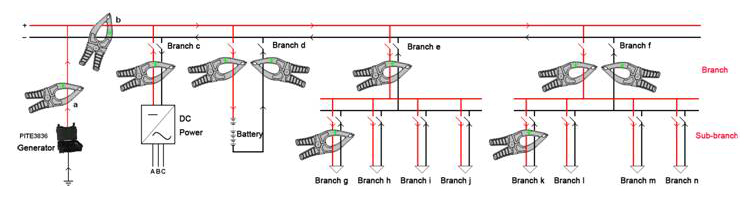

Z oddajnikom se priključimo na negativni ali pozitivni pol od baterije oziroma DC napajanja, odvisno od tega na kateri strani imamo zemeljski stik. drugi del kabla priključimo na zemljo. Z sprejemnikom pregledamo katere motnje imamo v delujočem DC sistemu. To naredimo tako da sprejemnik preklopimo na spektralni analizator. Oddajnik začne oddajati signal v omrežje če je v omrežju zemeljski stik ga oddajnik zazna in sporoči koliko omski je.
Z sprejemnikom začnemo po omrežju iskati mesto napake
