Prenosni analizator XL424
Trifazni zapisovalnik napetosti TRMS XL424 je Data Logger, ki lahko meri in beleži vrednost dejanskega povprečnega kvadrata ( TRMS ) izmenične napetosti do 600 V v trifaznih 4-žilnih električnih sistemih za različne aplikacije.
Opis
Prenosni analizator XL424 je Data Logger, ki lahko meri in beleži vrednost dejanskega povprečnega kvadrata ( TRMS ) izmenične napetosti do 600 V v trifaznih 4-žilnih električnih sistemih za različne aplikacije (ocena omrežne napetosti, neuravnoteženost obremenitve itd.).

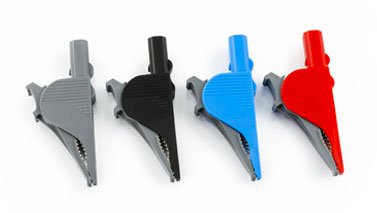

Naprava ima udobno popolnoma mobilno strukturo, skupaj s kabli za merjenje napetosti z varnostnimi sponkami aligatorja. Zahvaljujoč naprednemu algoritmu upravljanja pomnilnika je mogoče sistem nadzirati tudi dlje časa.
Naprava začne s snemanjem z obdobjem vzorčenja, ki ga lahko izberemo s programsko opremo med 1, 6, 30 in 60 sekundami, in ko je pomnilnik skoraj poln, se predhodno posnete vrednosti »ponovno vzorčijo« glede na naknadno vrednost obdobja vzorčenja. , s tem osvobodite del spomina; naprava nato zapiše nove vrednosti z uporabo novega merilnega intervala.
Na ta način je mogoče posneti napravo do približno 90 dni . Vsak posnetek se shrani v notranji pomnilnik in je lahko prenesete in prikažete na PC-ju vedno z namensko programsko opremo.
Data Logger XL424 ima tudi poseben lepilni trak, ki omogoča namestitev na katero koli mesto v napravi, kjer je potrebno merjenje. Zaradi visoke zaščite ( IP65 ) je ta naprava popolnoma zanesljiva tudi v ekstremnih delovnih pogojih.
Tehnične specifikacije
Natančnost navedena pri 23 °C ±5 °C, ±(% vrednosti merjenja + število mest), < 60 % relativne vlažnosti)
- Merilno območje: 0 voltov do 600 voltov
- Ločljivost: 0,1 volta
- Natančnost: ±(1,0 % vrednosti merjenja + 2 mesta)
- Delovna frekvenca: 50/60 Hz ±6 %
- Vrsta merjenja: Prava efektivna vrednost (True RMS)
- Pasovna širina: 3200 Hz
- Maksimalni faktor koničnosti: 3
- Vzorčevalna hitrost: 64 točke, 20 ms za vsak vzorčevalni interval
- Vzorčevalno obdobje: 1 sekunda, 6 sekund, 30 sekund, 1 minuta, 5 minut
- Kapaciteta pomnilnika: 1 Mbyte
- Povezava z računalnikom: RS-232
- Obratovalna temperatura/vlažnost: -20 °C do 60 °C; 0 % do 100 % relativne vlažnosti (priključek RS-232 zaprt)
- Skladiščna temperatura: -20 °C do 60 °C; 0 % do 100 % relativne vlažnosti (priključek RS-232 zaprt)
- Izolacija: Razred 2 (dvojna izolacija)
- Stopnja zaščite: IP65 (priključek RS-232 zaprt)
- Največja nadmorska višina: 2000 metrov
Življenjska doba naprave (odvisno od baterij):
- 1,5 dneva pri vzorčenju 1 sekunde,
- 8 dni pri vzorčenju 6 sekund
- 42 dni pri vzorčenju 30 sekund
- 91 dni pri vzorčenju 1 minute
- 455 dni pri vzorčenju 5 minut
Standardi
- Nizkonapetostna direktiva (LVD): IEC/EN 61010-1 CAT III 1000V (do zemlje), CAT IV 600V (do zemlje)
- Elektromagnetna združljivost (EMC): IEC/EN 61326 (1997) +A1 (1998) +A2 (2001)
Ključne razlike med modeli XL422, XL423 in XL424
| Parameter | XL422 | XL423 | XL424 |
| Merilni parameter | Meri tok (trifazni) | Meri enofazno napetost | Meri trifazno napetost |
| Natančnost | Nižja natančnost za tok (±2.0 %) | Višja natančnost za napetost (±1.0 %) | Višja natančnost za napetost (±1.0 %) |
| Faktor koničnosti | Maksimalni faktor koničnosti: 3 | Maksimalni faktor koničnosti: 3 | Maksimalni faktor koničnosti: 2 |
| Čas delovanja | Do 455 dni pri vzorčenju na 5 minut | Najdaljša avtonomija: do 1820 dni pri vzorčenju na 5 minut | Do 455 dni pri vzorčenju na 5 minut |
| Posebnosti | Prilagoditve za velike vodnike (do 174 mm premera) | Enofazni snemalnik | Trifazni snemalnik z nižjim faktorjem koničnosti |
