AC/DC močnostni programabilni viri LMX
Serija LMX / Visoko zmogljivi programsko nastavljivi linearni AC močnostni viri. Serija LMX je družina visoko zmogljivih 1-faznih in 3-faznih linearnih virov napajanja. Vsi standardni modeli delujejo od 15 do 5.000 Hz, razpon moči od 500 VA do 30k VA in zagotavljajo nazivno izhodno napetost v območju do 600 Vrms LN. Imajo hiter prehodni odzivni čas in velik crest faktor z izjemno nizko izhodno impedanco in popačenjem.
Opis
Lastnosti
Serija LMX je družina visoko zmogljivih 1-faznih in 3-faznih linearnih močnostni-h virov napajanja. Vsi standardni modeli delujejo od 15 do 5.000 Hz, razpon moči od 500 VA do 30k VA
in zagotavljajo nazivno izhodno napetost v območju do 600 Vrms LN. Močnostni viri majo hiter prehodni odzivni čas in velik crest faktor z izjemno nizko izhodno impedanco in popačenjem.
- USB, LAN (LXI), IEEE-488.2 in RS-232C z združljivostjo SCPI
- Združljivost z grafičnim uporabniškim vmesnikom PPSC Studio
- LabVIEW za gonilnike Windows® / LabWindows®
- Ustvarjanje oblik signalov s harmonično sintezo
- Harmonična analiza napetosti in toka
- Merjenje RMS in vršnih vrednosti
- Samokalibracija (CSC)
- Sinhronizacija linij
- Nizka impedanca za testiranje EN61000-3-2, 3
- Programirana izhodna impedanca
- Do 0-300 VAC z neposrednim priključkom
- Izbira 1 fazno / 3 fazno stikalo
- Polna pasovna širina polne moči 15-5000 Hz
- Ravni moči od 500 VA do 6 kVA standard; 30kVA izbirno
- Umerjanjena zunanjem priključku
- Varnostna oznaka CE & EMC in NTRL
Modeli izdelkov serije LMX
| Model | Nazivna moč
VA |
Faza | Izhodna napetost
LN/LL-max V rms |
Izhodni tok
LN/LL-A rms |
Priključek | HU | Teža
kg |
| Enofazni model | |||||||
| 105LMX | 500 | 1Ø | 135/270 | 4/2 | 1Ø | 3 | 31.8 |
| 108LMX | 750 | 1Ø | 135/270 | 6/3 | 1Ø | 3 | 31.8 |
| 112LMX | 1200 | 1Ø | 150/300 | 10/5 | 1Ø | 3 | 36.3 |
| 140LMX | 4000 | 1Ø | 135/270 | 32/16 | 3Ø | 8 | 84 |
| 160LMX | 6000 | 1Ø | 135/270 | 48/16 | 3Ø | 8 | 88.6 |
| Trifazni model | |||||||
| 305LMX | 500 | 1Ø 3Ø |
135/270 135 (Vl-N) |
4/2 1,3 na Ø |
1Ø | 3 | 33.6 |
| 308LMX | 750 | 1Ø 3Ø |
135/270 135 (Vl-N) |
6/2 2 na Ø |

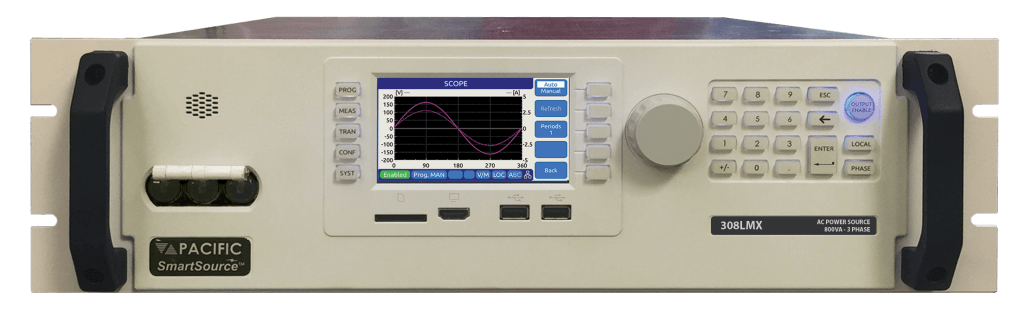

1Ø | 3 | 33.6 |
| 312LMX | 1200 | 1Ø 3Ø |
150/300 150 (Vl-N) |
10 / 3,3 3,3 na Ø |
1Ø | 3 | 36.3 |
| 320LMX | 2000 | 1Ø 3Ø |
135/270 135 (Vl-N) |
18/6 6 na Ø |
3Ø | 5 | 68.2 |
| 345LMX | 4500 | 1Ø 3Ø |
135/270 135 (Vl-N) |
36/12 12 na Ø |
3Ø | 8 | 86.3 |
| 360LMX | 6000 | 1Ø 3Ø |
135/270 135 (Vl-N) |
48/16 16 na Ø |
3Ø | 8 | 88.6 |
