AC/DC močnostni programabilni viri AFX
Serija AFX / Visoko zmogljivi programsko nastavljivi preklopni AC in DC viri napajanja. Serije AFX so družina močnostnih virov, enofazna, kombinirana in trifazna AC, DC, AC+DC. Izhodne moči se gibljejo od 6 kVA do 90 kVA z nadgradnjo tudi do 150kVA.
Opis
Serije AFX so družina močnostnih virov, enofazna, kombinirana in trifazna AC, DC, AC+DC. Izhodne moči se gibljejo od 6 kVA do 90 kVA z nadgradnjo tudi do 150kVA. Pretvorba energije znotraj serije AFX je dosežena z digitalno nadzorovano visokofrekvenčno modulacijo širine impulzov, kar ima za posledico hladno, tiho in učinkovito delovanje. Aplikacije segajo od preproste, ročno nadzorovane pretvorbe frekvenc do harmoničnega testiranja imunosti in izpopolnjene prehodne simulacije. Z uporabo sodobnega uporabniškega vmesnika za lažjo uporabo je serija AFX v celoti programirana tako za osnovno frekvenčno pretvorbo kot za napredne aplikacije za preizkušanje motenj napajanja z električnim tokom ali DC.
Lastnosti
- Izhod, AC, DC ali AC + DC
- DC, 15 do 1200 Hz frekvenčni obseg s polno močjo, možnost razširitve na 1 do 3000 Hz
- Enoten, konstantni način napajanja 333V LN / 576V LL / 425V DC
- Natančno merjenje TRMS napetosti, toka, moči, VA, faktorja moči in crest faktorja
- Merjenje harmonikov napetosti in toka v vseh fazah
- Analogni in digitalni vmesnik I/O za sistemsko integracijo
- Uporabniški grafični vmesnik Windows PPSC Manager
- Združljivost z uporabniškim vmesnikom UPC Studio
- izhodne faze 1, 2 ali 3 se izberejo s stikalom na čelni plošči ali preko programskega ukaza
- Oblike signalov: sinus, kvadratno, trikotno, THD
- Priključek 208-240 V ali 380-480 V 3-fazni izmenično z aktivnim PFC
- 200 shranjenih programov za statično in dinamično prehodno testiranje
- Neprekinjena samokalibracija, CSC
- Precizno napetostno nastavljanje s CSC pri AC in DC – 0,02 %
- Standardni modeli moči 6 kVA do 150 kVA, možno povečanje na zahtevo
- Standardni RS-232, USB, GPIB in Ethernet vmesnik z združljivostjo SCPI
- LAN / Ethernet, združljiv z LXI, z vgrajenim spletnim strežnikom
- gonilniki za IVI instrumente
- Varnostna oznaka, CE (EMC) in Nemko
- POWER FLEX program omogoča nadgradnjo enot za večjo izhodno moč
Tabela modelov AFX
| Model (5) | Nazivna moč
VA |
Faza | Izhodna napetost
max V AC/DC (1) |
Izhodni tok
A AC/ADC (2) |
Priključek
(3) |
HU
(4) |
Teža
kg |
| namizna ali rack
namestitev |
|
|
|
|
|
|
|
| 360AFX | 6000 | 1,2,3 Ø | 333(L-N) / 425 | 16.7 / 8.3 | 3Ø | 4 | 51 |
| 390AFX | 9000 | 1,2,3 Ø | 333 (L-N) / 425 | 25.0 / 12.6 | 3Ø | 4 | 51 |
| 3120AFX | 12000 | 1,2,3 Ø | 333 (L-N) / 425 | 33.3 / 16.7 | 3Ø | 4 | 51 |
| 3150AFX | 15000 | 1,2,3 Ø | 333 (L-N) / 425 | 41.7 / 21.0 | 3Ø | 4 | 51 |

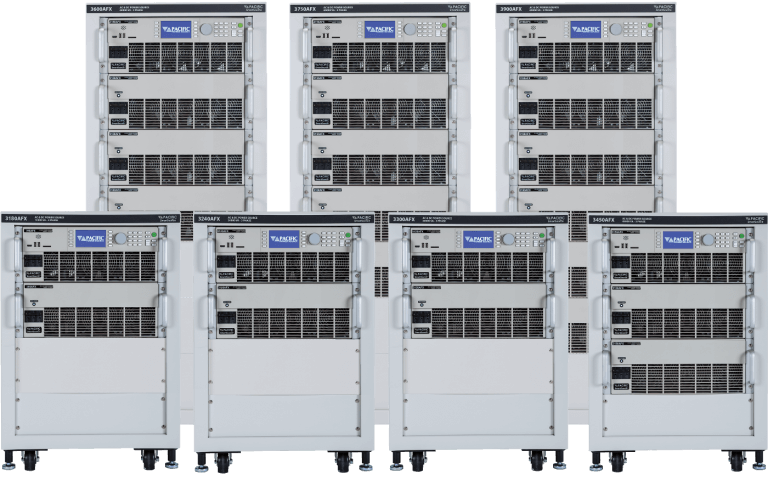

| sistemi v omari | |||||||
| 3180AFX | 18000 | 1,2,3 Ø | 333 (L-N) / 425 | 50.0 / 25.0 | 3Ø | 15 | 146 |
| 3240AFX | 24000 | 1,2,3 Ø | 333 (L-N) / 425 | 66.7 / 33.4 | 3Ø | 15 | 146 |

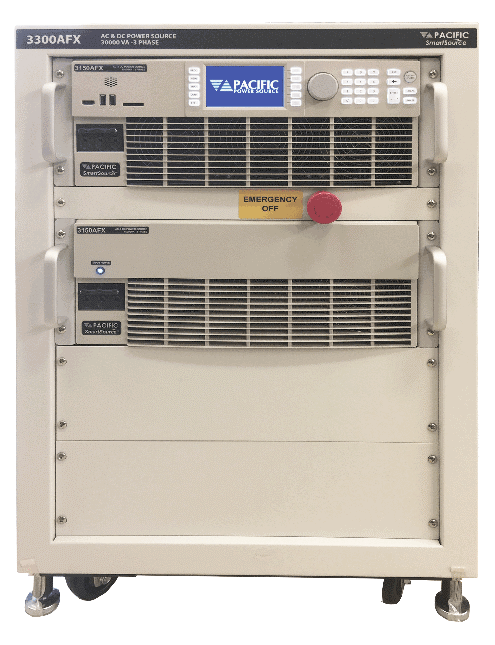

| 3300AFX | 30000 | 1,2,3 Ø | 333 (L-N) / 425 | 83.3 / 41.7 | 3Ø | 15 | 146 |
| 3450AFX | 45000 | 1,2,3 Ø | 333 (L-N) / 425 | 125.0 / 62.5 | 3Ø | 15 | 197 |
| 3600AFX | 60000 | 1,2,3 Ø | 333 (L-N) / 425 | 166.7 / 83.3 | 3Ø | 28 | 249 |
| 3750AFX | 75000 | 1,2,3 Ø | 333 (L-N) / 425 | 208.3 / 104.1 | 3Ø | 28 | 302 |
| 3900AFX | 90000 | 1,2,3 Ø | 333 (L-N) / 425 | 250.0 / 125.0 | 3Ø | 28 | 354 |
Opombe:
- Vsi modeli AFX imajo eno samo napetostno območje s stalnim profilom moči in ni potreben preklop med visokim in nizkim napetostnim območjem.
- Največji tokovi so na voljo do 120 Vrms v načinu izmeničnega toka in pri 238 V DC načinu. Napetost in tok sledita profilu konstantne moči, zato sta na voljo višji tok pri nižji napetosti in nižji tok pri višji napetosti.
- Trifazni vhod: -2 Modeli: 208 do 240 VAC ± 10% vhodno območje.-4 Modeli: 380 do 480 VAC ± 10% vhodno območje. Vsi modeli imajo izmenične vhode popravljene z aktivnim faktorjem moči. Kabinetni sistemi nad 60 kVA zahtevajo vhod 400/480 VAC.
- Teža kabineta je približna in se razlikuje glede na konfiguracijo omare.
- Modele 360AFX, 390AFX in 3120AFX je mogoče nadgraditi na višje ravni moči z uporabo programa AFX POWER FLEX, podobno tudi sisteme 3180AFX in 3240AFX.
