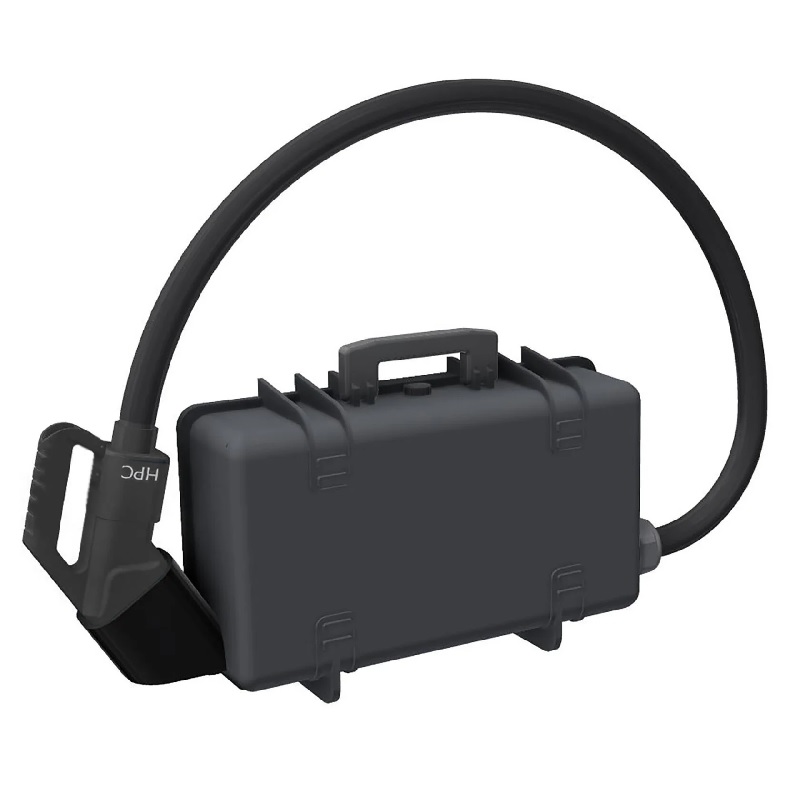

Tester električnih polnilnic na DC polnilnih postajah EMOB500-00

Opis

Naraščajoče število električnih vozil v Evropi pomeni tudi vse večji pomen širjenja infrastrukture za polnjenje.

Zahteve za postopek polnjenja električnih vozil so visoke, saj imajo različne polnilne zmogljivosti in različne vrste priključkov.

Polnilne postaje morajo delovati zanesljivo, skladno s svojimi specifikacijami, še posebej pa morajo HPC (visokozmogljive polnilnice) delovati hitro.

Za preverjanje delovanja so potrebne posebne testne naprave in adapterji.

S testnim setom EMOB500 in v kombinaciji s prenosnim referenčnim merilnikom nove serije s2 je mogoče enostavno izvesti terensko preverjanje polnilnih postaj in HPC.

Zahvaljujoč napravi MT3x0s2 z vgrajeno baterijo niste pri merjenju toka in napetosti na terenu odvisni od elektrike.

Vnaprej določeno testno zaporedje v programski opremi WinSAM vas vodi skozi posamezne korake vse do izdelave poročila o rezultatih meritev.

Meritve

• Merjenje napetosti (DC):

1. < 0,05 % v območju 200 V – 1000 V
2. < 0,1 % v območju 100 V – < 200 V

• Temperaturna odvisnost: < 15 ppm/K
• Dolgoročna stabilnost: < 100 ppm/leto
• Največja napetost: 1200 V DC
• Merjenje toka (DC):

1. < 0,05 % v območju 20 A – 500 A
2. < 0,1 % v območju 2 A – < 20 A

• Temperaturna odvisnost: < 15 ppm/K
• Dolgoročna stabilnost: (>10 A): < 200 ppm/leto
• Največji tok: 500 A DC
• Kratkotrajna zmogljivost: 570 A (do 1 min)
• Merjenje moči/energije (DC):

1. < 0,1 % v območju 20 A – 500 A
2. < 0,15 % v območju 2 A – < 20 A

• Temperaturna odvisnost: < 30 ppm/K
• Dolgoročna stabilnost: < 300 ppm/leto

Splošno

• Teža: 18,5 kg
• Obratovalna temperatura: od -10 °C do +40 °C
• Relativna vlažnost: 10–90 % (brez kondenzacije)
• Priključek: IEC 62196 (CCS2)
• Prenapetostna kategorija (merjenje toka): DC CAT I 1000 V

Tester za enosmerne (DC) polnilne postaje in visokozmogljive polnilnice (HPC)

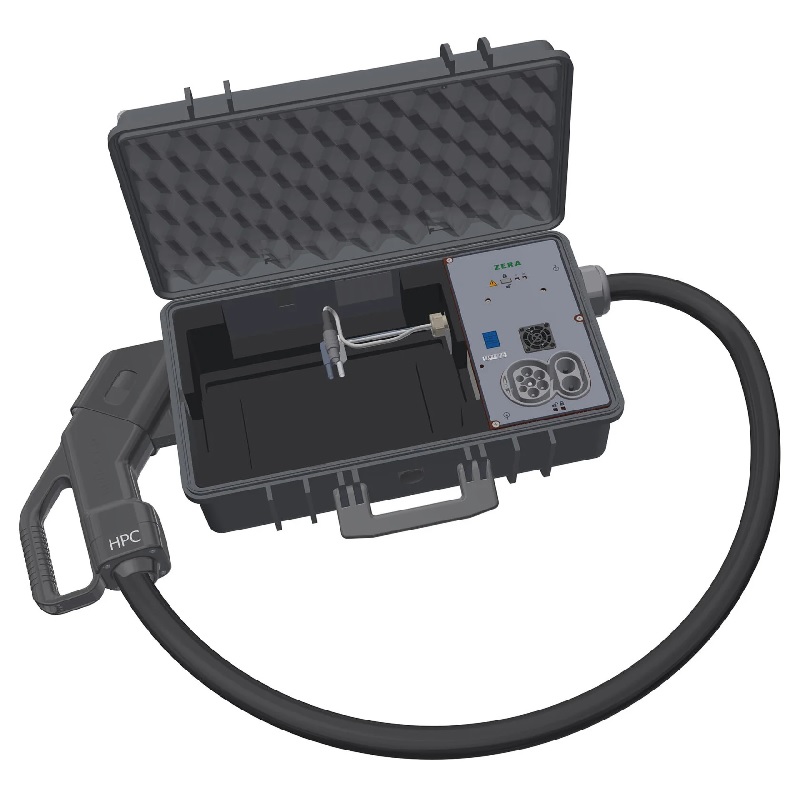

Enofazni tester električnih polnilnic EMOB500 je primeren za testiranje tokov do 500 A (DC).

Naprava je opremljena s priključki za vtič tipa CCS 2. Z uporabo referenčnega merilnika MT310s2 z baterijskim paketom je terensko testiranje polnilnih postaj izvedljivo na enostaven način.
