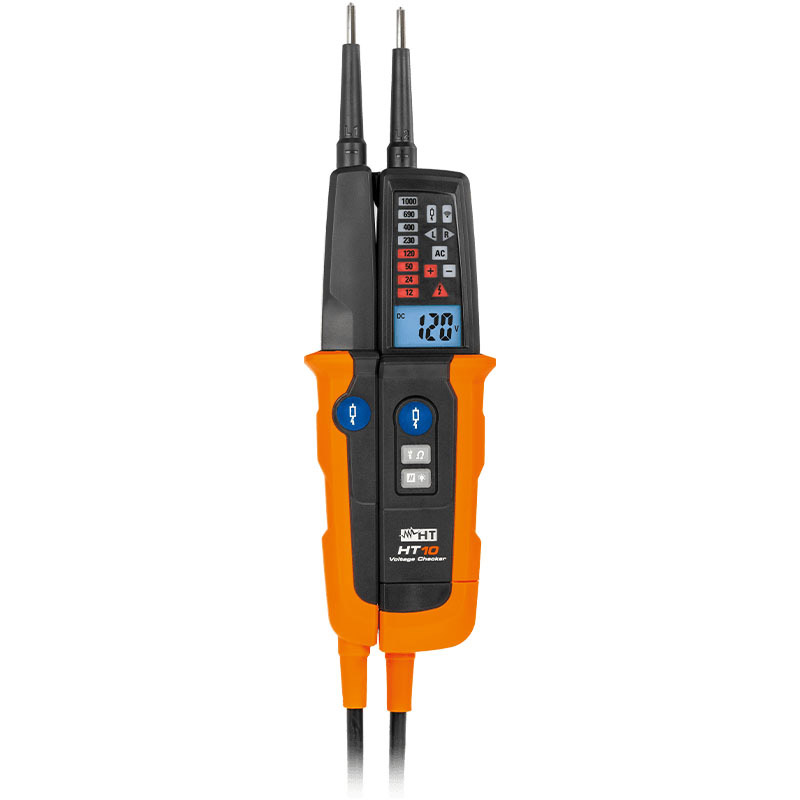

Multimeter / merilnik HT10
Dvopolni večnamenski tester z LED prikazi in LED svetilko. Na voljo je napetost 50 V AC / 120 V, tudi, če ni napajalnika iz akumulatorja ali izpade iz glavnega tokokroga.
Opis
Multimeter HT10 priznane blagovne znamke HT Italia. Model HT10 je zasnovan za izvajanje meritev na praktičen, hiter in funkcionalen način.
Zahvaljujoč svoji ozki in dolgi obliki, omogoča meritve v katerem koli obratovalnem stanju.
Multimeter HT10 izvaja izmenične enosmerne napetosti z indikacijo polarnosti. Deluje z brenčalom in cikličnim zaznavanjem faz z LED indikacijami in odčitkom zaslona. HT10 izvaja meritve izmenične napetosti tudi pri nizki vhodni impedanci in s pritiskom obeh testnih gumbov.
V notranjosti ima belo LED svetilko za uporabo v slabo osvetljenih okoljih in ustreza varnostnim zahtevam standardov IEC / EN61243-3: 2014 / VDE 0682, ki zagotavljajo varne in zanesljive delovne pogoje. Naprava je skladan tudi z sledečimi standardi:
- IEC / EN61010-1
- IEC / 61010-2-030 v CAT IV 600 V
- CAT III 690 V (HT10 CAT IV 600 V, CAT III 1000 V).
Specifikacije
- Mehanske lastnosti:
- Dimenzije: 270 mm x 70 mm x 30 mm
- Teža (z baterijami): 290 g
- Encapsulacija: IP64
- Dolžina kabla sonde: 1 m (PVC)
- Zaslon:
- Tip: LCD z osvetlitvijo, maksimalno 1999 točk
- Napajanje:
- Notranje napajanje: 2×1,5 V alkalni bateriji tipa AAA
- Samodejni izklop: Po 1 minuti neaktivnosti
- Varnostne in referenčne smernice:
- Varnost: IEC/EN61010-1, IEC/EN61243-3:2014
- Kategorija merjenja: CAT III 1000 V, CAT IV 600 V
- Izolacija: Dvojna izolacija
- TÜV-/GS-certifikat.
- Stopnja onesnaženja: 2
- Okoljske lastnosti:
- Delovna temperatura: -10 °C do 55 °C
- Shranjevalna temperatura: -10 °C do 60 °C
- Vlažnost: <85 % RH
- Največja nadmorska višina: 2000 m
Primerjava tehničnih specifikacij HT8 in HT10
Funkcija |
HT8 |
HT10 |
| Napetost DC/AC (območje) | 10 V do 690 V | 6 V do 1000 V |
| Napetost DC/AC (ločljivost) | 0,1 V | 1 V |
| Napetost DC/AC (natančnost) | ±(3 % odčitanja + 5 mest) | ±(3 % odčitanja + 5 mest) |
| Pasovna širina | 16 Hz do 400 Hz | 40 Hz do 400 Hz |
| Merjenje upornosti | 0 Ω do 500 kΩ | 0 Ω do 1999 Ω |
| Kontinuiteta | 0 Ω do 500 kΩ, LED in zvočni signal | <400 kΩ, zvočni signal |
| Napetost z enim vodnikom | 100 V do 690 V | 100 V do 1000 V |
| Funkcija LoZ (nizka impedanca) | Ni na voljo | Na voljo (6 V do 1000 V, vhodna impedanca 7 kΩ, sproži RCD pri ~30 mA @ 230 V) |
| Indikacija faznega zaporedja | 120 V do 400 V | 100 V do 1000 V |
| Dimenzije (DxŠxV) | 255 mm x 60 mm x 35 mm | 270 mm x 70 mm x 30 mm |
| Teža (z baterijami) | 170 g | 290 g |
| Zaščita ohišja (IP) | IP64 | IP64 |
| Delovna temperatura | -15 °C do 55 °C | -10 °C do 55 °C |
| Shranjevalna temperatura | -20 °C do 70 °C | -10 °C do 60 °C |
| Vrsta baterij | 2x 1.5 V AAA | 2x 1.5 V AAA |
| Samodejni izklop | Ni specificirano | Po 1 minuti neaktivnosti |
| Indikacija faznega zaporedja | Na voljo (120 V do 400 V, 2 vodnika) | Na voljo (100 V do 1000 V, 2 vodnika) |
| LoZ funkcija | Ni na voljo | Na voljo |
| Standardi | IEC/EN61010-1, IEC/EN61243-3:2010, IEC/EN61326-1 | IEC/EN61010-1, IEC/EN61243-3:2014, IEC/EN61326-1 |
