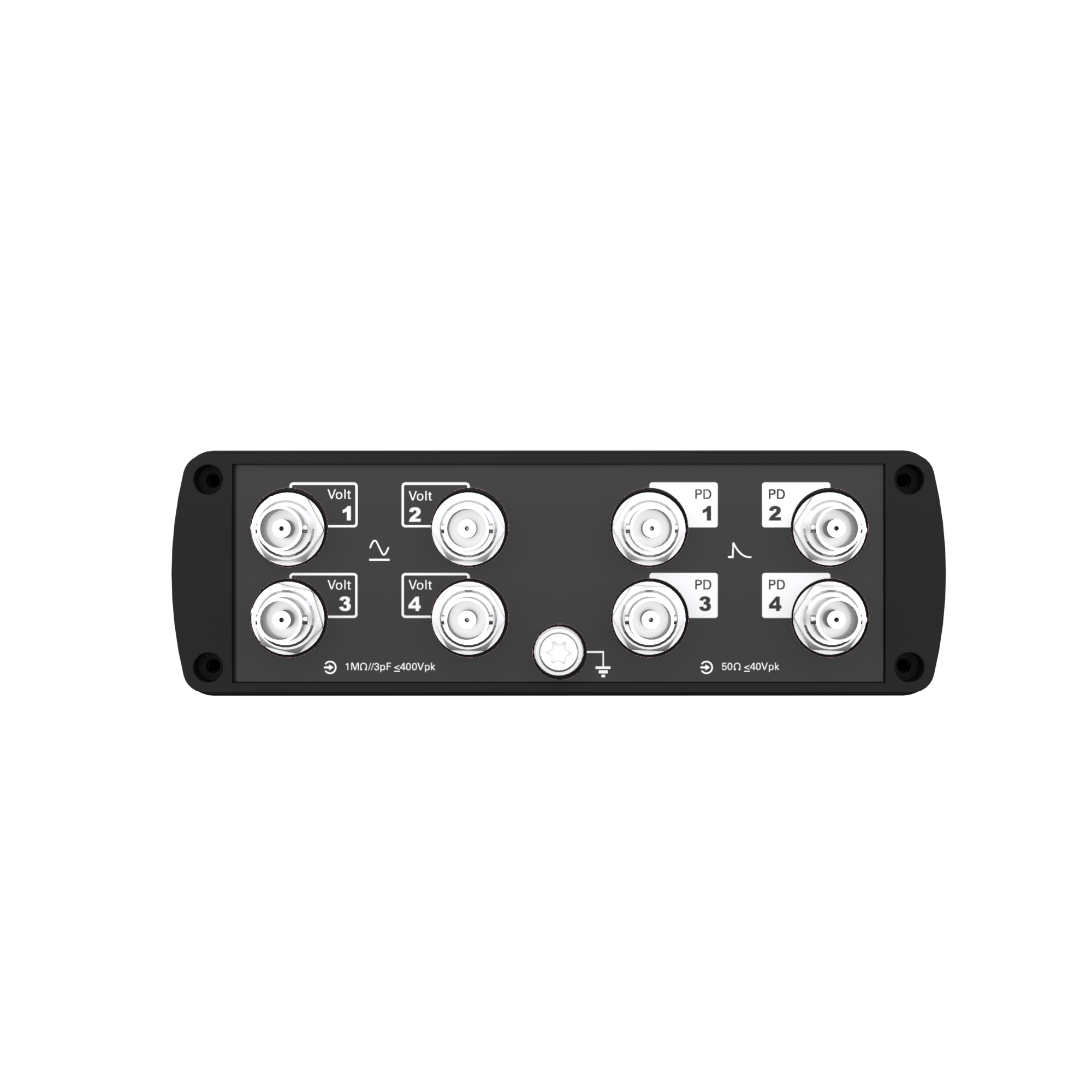

DDX 9160 je lahek, prenosen, visoko integriran in vsestranski detektor PD (Partial Discharge) – delnih razelektritev  in RIV (radio interference/influence voltage), ki ima štiri vhode PD/RIV ter napetostni vhod. Gre za popolnoma digitalni najsodobnejši visokozmogljiv detektor PD.

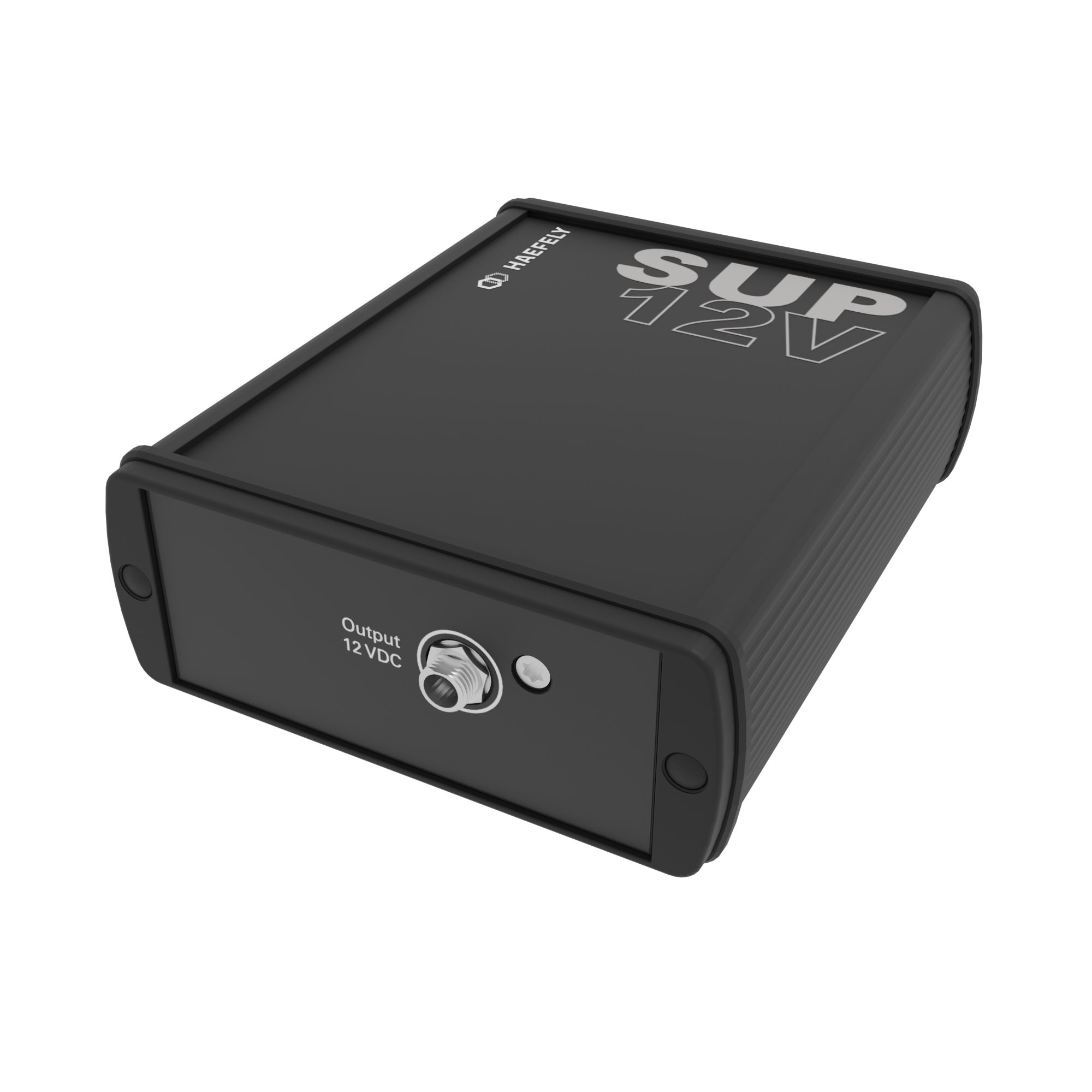

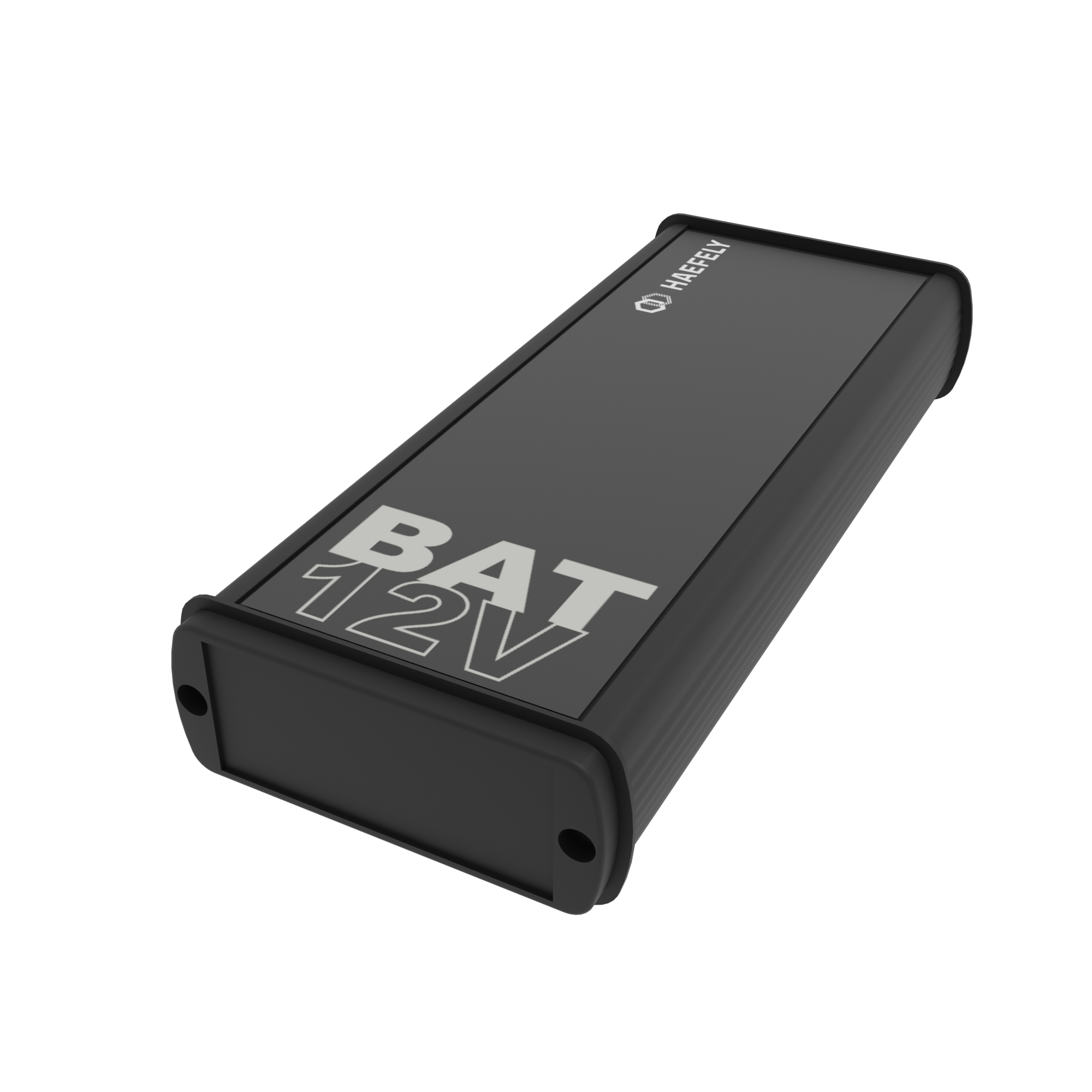

Naprava DDX 9160 je modularna in je primerna za širok nabor aplikacij za odkrivanje PD. Deluje lahko z baterijo ali zunanjim napajalnikom.

Zajete so konvencionalne meritve delnih razelektritev v skladu z najnovejšim standardom IEC 60270 ali meritve RIV v skladu s standardoma NEMA in CISPR. Omogoča »Phase Resolved« PD (PRPD) analizo in funkcijo zapisovanja podatkov.

Več enot (največ 12 kanalov) je mogoče povezati v verižno komunikacijo z nadzorno programsko opremo, ki skrbi za zajemanje podatkov in prikaz informacij PD, rezultatov testiranja in izdelavo poročil.

Občutljivost laboratorija se poveča z DDX 9160, saj je naprava opremljena z najbolj prilagodljivimi digitalnimi filtri, ki so na voljo na trgu. Omogočajo, da se merilno območje frekvence premakne v območje z manj šuma.

Poročila lahko natisnete ali shranite v PDF. Programska oprema omogoča tudi funkcijo posnetkov zaslona za vključitev v druga poročila. Vključena je privzeta predloga poročila, vendar lahko na zahtevo zagotovite katerokoli novo predlogo.

Značilnosti:

• Uporabniško opredeljen merilni pas
• Edinstveni prilagodljivi digitalni filtri visokega reda
• Spektralni analizator visoke ločljivosti z osciloskopom
• Modularna zasnova, od 1 do 4 kanalov
• Enostavna nadgradnja
• Verižna podpora do 12 detektorjev

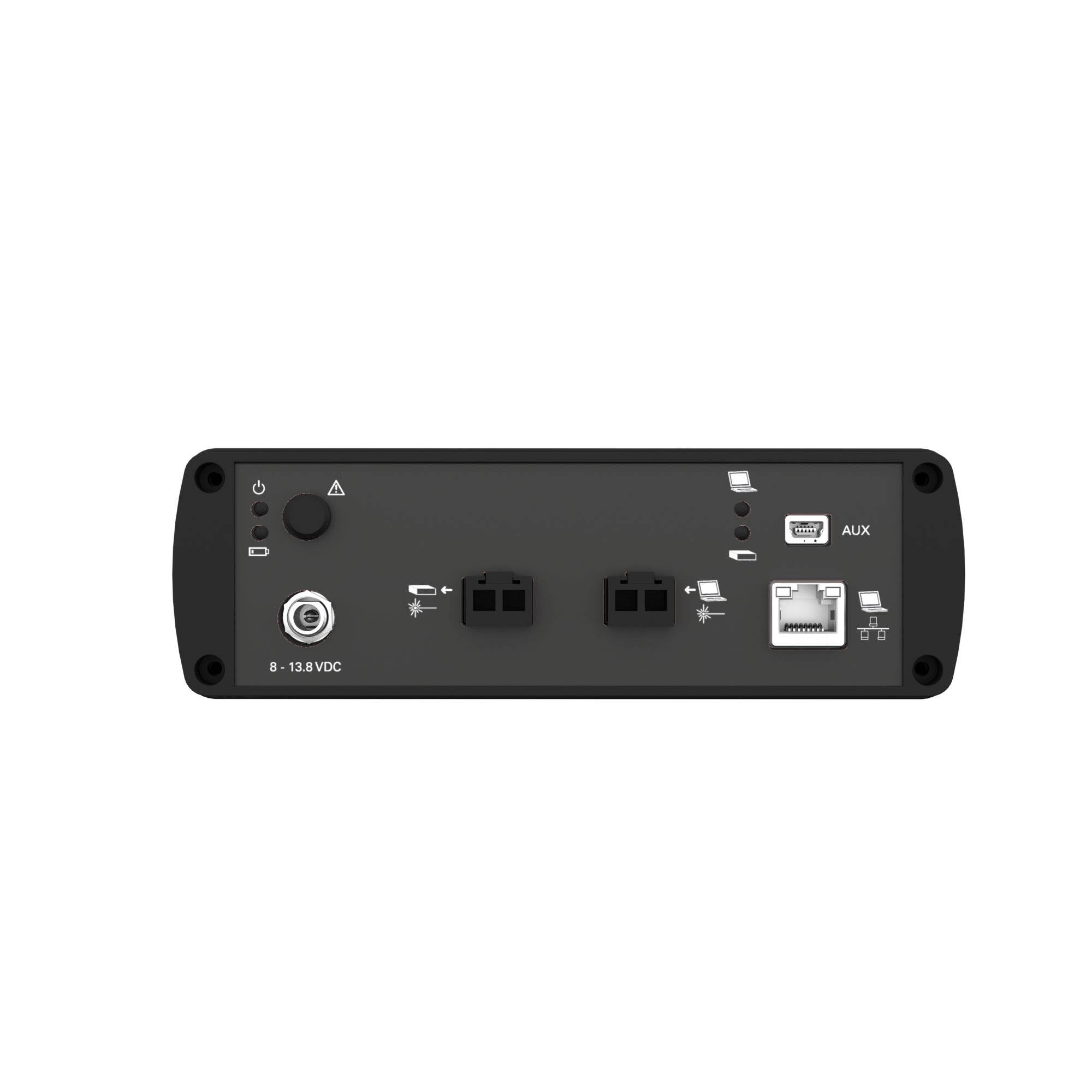

• Optično ločen od računalnika
• Kompaktna, zanesljiva in EMC zaščitena zasnova, IP50
• Vzorec PRPD (Phase Resolved Partial Discharge) (Posnetek začetnega stanja)
• Pridobivanje podatkov in ustvarjanje poročil o preskusih
• Prilagodljivost in vsestranskost postavitve programske opreme
• Temni način programske opreme
• Hkratno branje RIV (NEMA ali CISPR) in PD
